Жироуловители ТОППОЛИУМ цеховые и промышленные (от 3,6 до 18 м3/час)

В наличии
Жироуловители ТОППОЛИУМ цеховые и промышленные (от 3,6 до 18 м3/час)

Важно:

Выше ↑↑↑ во вкладке "выбор модели" Вы можете выбрать нужный Вам жироуловитель и узнать его стоимость.


Жироуловитель "ОТП" применяются во внутренних и наружных канализационных сетях.

Жироуловители предназначены для очистки сточных вод от избыточного жира с частичным окислением и доведения их качества до требований, предусмотренных СаНПиН 4630-88 , ГОСТ 25298-82 . Основные параметры и размеры с учетом положений СниП 40-03-99 и СниП 2.04.03-85 .

Широко используются в общепитной промышленности - кафе, рестораны, столовые.

Жироуловители используется как самостоятельная первоначальная очистная единица при различных канализационных системах (изолированная локальная или общая канализационная сеть).

Выбор модели:
Выберите параметр
Выбор модели:
42 700

Купить в 1 клик

Важно:

Выше ↑↑↑ во вкладке "выбор модели" Вы можете выбрать нужный Вам жироуловитель и узнать его стоимость.


Жироуловитель "ОТП" применяются во внутренних и наружных канализационных сетях.

Жироуловители предназначены для очистки сточных вод от избыточного жира с частичным окислением и доведения их качества до требований, предусмотренных СаНПиН 4630-88 , ГОСТ 25298-82 . Основные параметры и размеры с учетом положений СниП 40-03-99 и СниП 2.04.03-85 .

Широко используются в общепитной промышленности - кафе, рестораны, столовые.

Жироуловители используется как самостоятельная первоначальная очистная единица при различных канализационных системах (изолированная локальная или общая канализационная сеть).

  • Описание

    ВНИМАНИЕ: выше во вкладке "ДОКУМЕНТЫ" находятся монтажные схемы на все модели жироуловителей "ТОППОЛИУМ"



    Принцип работы и устройство жироуловителя "ТОППОЛИУМ"

    Жироуловители ОТП могут быть в двух вариантах исполнения:

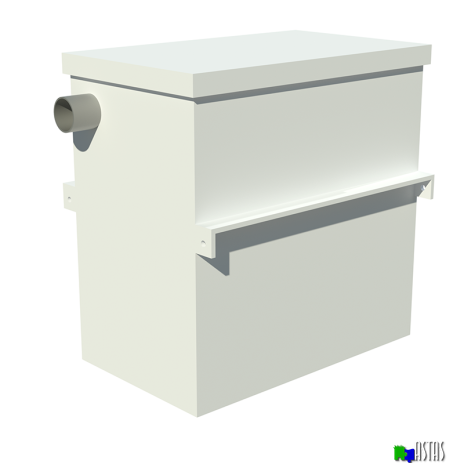

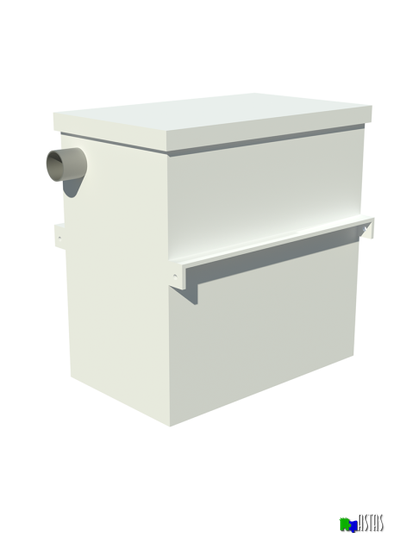

    1) Жироуловитель цеховой- устанавливается внутри помещения.

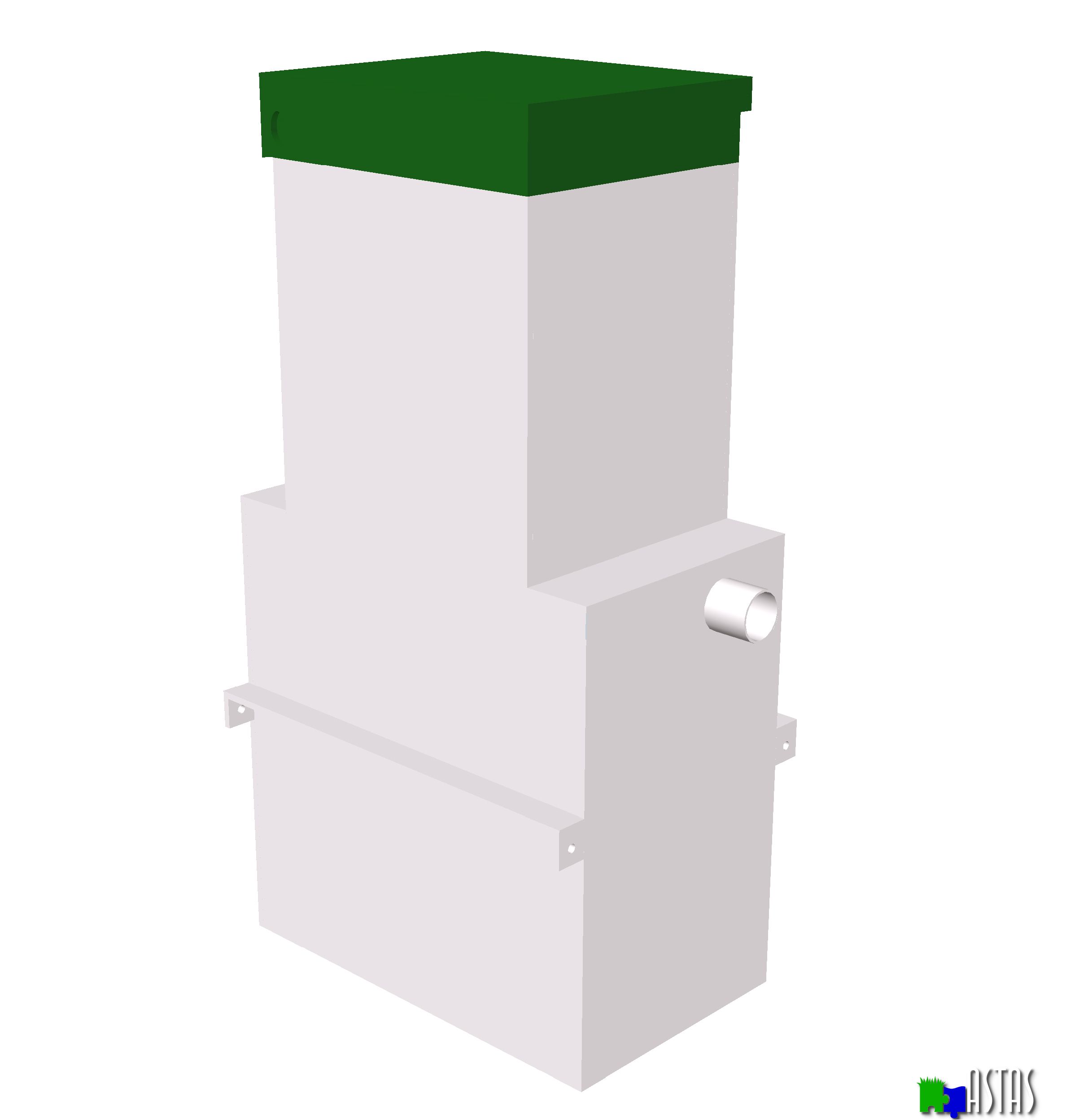

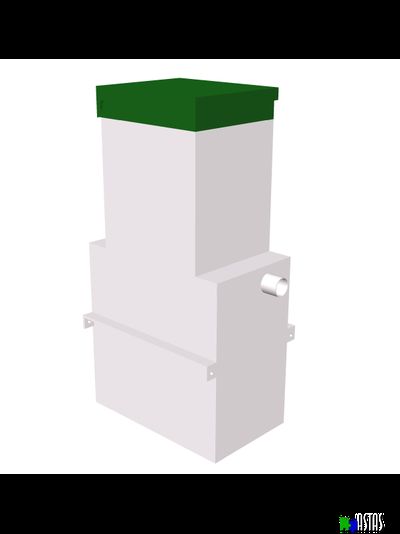

    2) Жироуловитель в подземном исполнении- монтируется в грунт.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


    Гидравлическая производительность сепараторов жиров серии "ОТП"

    "ОТП 1" "ОТП 2" "ОТП 3" "ОТП 4" "ОТП 5"
    3600 л/час 7200 л/час 10800 л/час 14400 л/час 18000 л/час



    Технические параметры ОТП-1 ОТП-2 ОТП-3 ОТП-4 ОТП-5
    Максимальный расход воды (л/сек) 1 2 3 4 5
    Длина (мм) 1200 1520 1750 2050 2150
    Ширина (мм) 700 1000 1050 1150 1250
    Высота (мм) 1050 1050 1050 1250 1550


    Жироуловители оборудованы паронепроницаемыми крышками для предовращения попадания выделяемых газов в окружающее пространство. Вентиляция и отвод выделяемых газов из сепаратора производится через подводящий трубопровод, соедененный с фановым канализационным стояком.


    Жироуловитель: ЗАЧЕМ?


      1. Жировые стоки при снижении температуры воды способствуют кольментациизагрязнений в канализационных коммуникациях, что приводит их в аварийное состояние.
      2. Присутствие нерастворимых жиров в сточных водах снижает эффективность процессов очистки в локальных очистных сооружениях и является причиной возникновения аварий канализационных сетей.
      3. Рекомендованы для улавливания и удаления неэмульгированных жиров и масел из сточных вод, поступающих с кухонь ресторанов, столовых, кондитерских, идругих предприятий.



    Сепараторы жиров от ТОПОЛ-ЭКО, это:

    • Компактные габариты
    • Длительный срок эксплуатации
    • Абсолютная герметичность
    • Легкость монтажа
    • Отсутствие коррозии
    • Материал полипропилен


    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

        Жироуловители оборудованы паронепроницаемой крышкой для предотвращения попадания выделяемых газов в окружающее пространство. Вентиляция и отвод выделяемых газов из сепаратора производится через подводящий трубопровод, соедененный с фановым канализационным стояком. Сточные воды с повышенным содержанием растворенного жира направляются в сепаратор жиров самотеком по трубопроводу диаметром от 50 до 150 мм в гаситель напора. Сточная вода самотеком проходит по всем технологическим емкостям, освобождаясь от взвешанных веществ, концентрирующихся в резервуаре для осадка и от жировых материалов, концентрирующихся в сепараторном пространстве и затем самопроизвольно или принудительно концентрирующихся в сборнике жира. Тяжелые загрязнения удаляются по мере накопления с последующей утилизацией или выбросом. Перегородка обеспечивает задержание тяжелого осадка в донной части сепаратора жиров.


        После жироуловителя "ОТП" органогенные сточные воды, освобожденные от жира и тяжелых загрязнений, совместно с другими стоками могут отводиться через отводящий патрубок в городскую канализацию без ограничения.



    Примечание:

        Сброс образующего осадка в канализацию недопустим, т.к. он содержит жиры и тяжелые минеральные примеси, затрудняющие протекание сточных вод.
        Для вентиляции внутренней канализационной сети над каждым стояком необходимо предусмотреть вытяжную часть, которая должна быть выведена на кровлю на высоту не менее 0,3 м (согласно ТСН ВиВ-97МО).




    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
    Раз в неделю

        - визуальный контроль очищенной воды.



    Раз в 1 месяц:


    • удаление жировых отложений от стенок установки;
    • удаление жировых отложений из накопителя;
    • удаление взвешанных веществ из отстойника очищенных стоков;

    Раз в 3 месяца:


    • удаление твердого осадка из отстойника с помощью фекального насоса;
    • диагностика подводящих коммуникаций.

    Эти сроки после испытательной эксплуатации будут сокращены или увеличены в зависимости от количества задерживаемого жира и количетсва твердых осадков в резервуаре.



    У Вас остались вопросы?

    Получите консультацию по тел: 8(4742) 71-50-97

  • Документы

    Монтажная схема ОТП-5 ЛОНГ
    216.5 кб, 30 марта в 15:27
    Монтажная схема ОТП-5
    86.7 кб, 30 марта в 15:26
    Монтажная схема ОТП-4 ЛОНГ
    208.1 кб, 30 марта в 15:26
    Монтажная схема ОТП-4
    86.8 кб, 30 марта в 15:25
    Монтажная схема ОТП-3 ЛОНГ
    209.5 кб, 30 марта в 15:25
    Монтажная схема ОТП-3
    88.7 кб, 30 марта в 15:24
    Монтажная схема ОТП-2 ЛОНГ
    205.3 кб, 30 марта в 15:24
    Монтажная схема ОТП-2
    89.2 кб, 30 марта в 15:24
    Монтажная схема ОТП-1
    88.1 кб, 30 марта в 15:23
    Монтажная схема ОТП-1 ЛОНГ
    205.9 кб, 30 марта в 15:22
